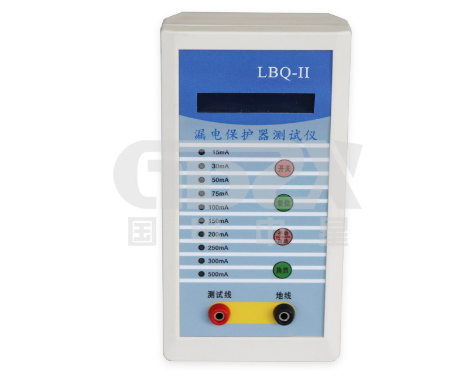

LBQ-Ⅱ漏电保护器测试仪技术解析与应用实践

一、引言
      在电力系统安全运行中，漏电保护器作为关键防护装置，其可靠性直接关系到人身安全与设备防护。LBQ-Ⅱ漏电保护器测试仪作为新一代智能检测设备，凭借其精准的测试性能与便捷的操作特性，已成为电力运维领域的标准化检测工具。本文将深入解析其技术特点与工程应用价值。

二、核心技术特性

1.智能测试体系
设备采用0.5级高精度计量芯片，实现15-500mA十级可编程电流输出，覆盖现行国际标准规定的各类漏电保护阈值。其创新的自动扫描检测模式可在30秒内完成动作电流的精确锁定，相比传统手动调节方式效率提升400%。

2.毫秒级时间测量
配备32位ARM处理器的时间测量系统，支持0-799ms全量程测试，分辨率达1ms。独特的脉冲捕获技术确保动作时间测量误差＜±0.5%，满足IEC61008标准对时间特性的严苛要求。

3.多场景适应能力
• 宽电压兼容：AC220V/380V双模式输入
• 全类型覆盖：支持A/B/C型漏保测试
• 环境耐受性：IP42防护等级，0-40℃宽温域工作

三、工程应用优势

1.人机交互优化
• 16位蓝屏LCD显示：对比度可调，强光下可视
• 防误触按键设计：带机械锁定功能
• 智能诊断提示：故障代码直读系统

2.现场测试革新
• 便携式架构：195×101×42mm紧凑尺寸
• 长效供电：内置锂电支持8小时续航
• 安全防护：双重隔离电路设计（测试端与操作端）

四、技术参数详解

1.电气性能

2.机械特性
• 操作力：按键压力0.6-1.2N
• 接插件寿命：＞5000次插拔
• 跌落测试：1m高度自由跌落无损伤

五、典型应用场景

1.新建工程验收：执行GB13955标准要求的全项目检测

2.周期性维护：建立设备老化趋势数据库

3.故障诊断分析：动作特性曲线记录功能

4.教育培训：可视化教学演示平台

六、结语
       LBQ-Ⅱ测试仪通过将精密测量技术与工程实用设计相结合，实现了从实验室级精度到现场级可靠性的突破。其模块化设计预留了RS485通讯接口，为未来接入智能电网监测系统提供扩展可能。该设备的推广应用将有效提升我国低压配电系统的安全防护水平，为构建智慧用电体系提供技术保障。
