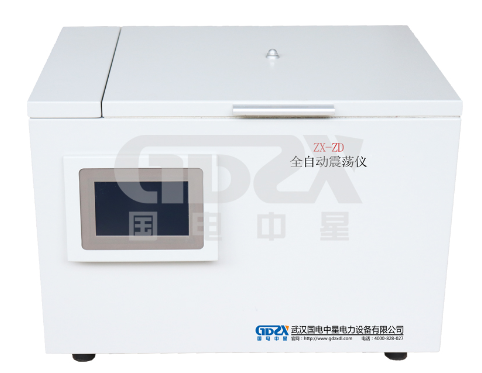

ZX-ZD全自动多功能振荡仪技术解析及其在电力设备油样检测中的应用

一、设备概述与技术定位
        ZX-ZD全自动多功能振荡仪是针对电力设备油样检测研发的智能化实验装备，严格遵循GB/T 17623-1998和DL429.4-91标准要求，专为解决变压器油、绝缘油等液体介质的气体溶解分析难题而设计。作为现代电力实验室的核心预处理设备，其通过准确的温控振荡技术实现油样脱气的标准化操作，为后续气相色谱分析提供可靠样本保障。

二、核心技术特性解析

智能温控系统
      1.采用PID闭环控制算法，实现20-99℃宽域控温
      2.分段精度控制：室温~50℃±0.2℃；50~100℃±0.3℃
     3.双模式恒温策略：支持梯度恒温（方式1）和阶跃恒温（方式2）

机械振荡系统
      1.精密凸轮传动机构，振幅稳定在35±0.5mm
      2.无刷电机驱动，频率控制精度达275±3次/分
      3.双模振荡时序：标准模式与用户自定义模式（20-99min可调）

人机交互设计
      1. 5英寸TFT彩色液晶屏（分辨率240×128）
      2.菜单式参数设置界面，支持10组程序存储
      3.实时显示温度曲线与倒计时状态

三、关键技术指标与设计优势

热力学优化设计
      1.双层不锈钢腔体结构，热惯性系数<0.15℃/min
      2.六点均温布局，腔体温差≤0.5℃（满负载工况）
      3.800VA功率配置实现快速升温和温度保持平衡

机械振动系统
      1.三维减震基座（橡胶+弹簧复合减震）
     2.传动机构寿命测试>50万次（等效10年使用周期）
     3.工作噪声<55dB(A)（符合ISO 3746实验室标准）

安全防护体系
      1.双重超温保护（电子+机械）
      2.样品舱门电磁联锁装置
     3.异常振动自动停机功能

四、典型应用场景分析

变压器油气体分析预处理
     1.溶解气体（H₂、CO、CH₄等）的定量释放
     2.执行标准：GB/T 17623-1998脱气流程
     3.处理能力：单次处理8支100ml注射器样本

绝缘油老化检测
     1.水溶性酸值测定（DL429.4-91）
     2.油-气分配系数测定
     3.抗氧化剂析出实验

特殊工况应用
     1.低温脱气模式（40℃@极微量气体提取）
     2.梯度脱气法（多温度段气体分层采集）

五、操作优化建议

1.参数设置规范

1）常规油样推荐：方式1（50℃/20min振荡）

2）高粘度油样建议：方式2（75℃/5min振荡）

3）自定义模式适用于：SF6混合油、合成酯类油等特殊介质

2.样品装载要点

1）注射器固定角度应保持15°倾斜

2）三角烧瓶装载量不超过200ml

3）异形容器需使用专用夹具

3.设备维护指南

1）每月校准温度传感器（PT100）

2）每季度润滑传动机构（使用#3锂基脂）

3）年度更换减震元件（振动幅度检测>36mm时）

六、技术创新方向展望

1.物联网升级方案
         1）4G模块实现远程监控
         2）实验数据自动上传LIMS系统

2.功能扩展潜力
        1）集成真空脱气模块
        2）扩展至SF6气体检测领域
      ZX-ZD全自动多功能振荡仪本设备通过将传统振荡脱气工艺数字化，显著提升了油样预处理的重现性和检测效率。其技术参数设置充分考虑了电力设备检测的特殊需求，是构建智能实验室的重要基础装备。建议技术人员深入掌握其控制逻辑与机械特性，以充分发挥设备性能优势。
