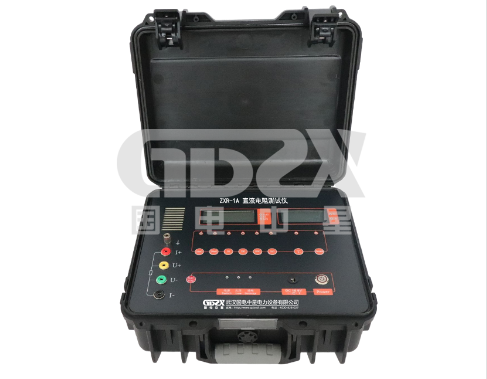

ZXR-1A直流电阻测试仪技术解析及其在电力设备检测中的应用优势

对传统直流电阻测量设备存在的效率低、抗干扰性差等问题，结合ZXR-1A直流电阻测试仪的技术创新，从工作原理、性能优势、典型应用三个维度进行技术剖析。重点阐述其开关电源恒流技术、四端测量法及智能补偿系统的工程实现，为电力设备运维人员提供新型检测装备的技术参考。

一、技术原理与创新设计

1.动态恒流源技术
       采用开关电源构建分段恒流输出系统（1A/0.1A/0.01A/0.001A），配合自动量程识别算法，确保在1mΩ~2kΩ宽量程范围内保持0.5级测量精度。相比传统电桥的固定电流输出模式，智能化的电流匹配策略可将电感负载的磁饱和时间缩短至毫秒级。

2.四端法测量架构
       通过独立电流输出端（C1、C2）和电压检测端（P1、P2）的物理隔离设计，有效消除接触电阻和引线电阻对测量结果的影响。实验数据显示，在200A级变压器绕组测量中，可将导线阻抗引起的误差控制在±0.05%以内。

3.抗干扰补偿系统
内置数字信号处理器（DSP）实时监测环境噪声，采用滑动窗口平均算法对采样数据进行处理。配合1μΩ分辨率的24位AD转换器，在500kV变电站强电磁干扰环境下仍能保证读数波动率＜0.1%。

二、性能优势量化分析

1.效率提升对比
对S11-40000/110型变压器绕组测量时，传统QJ44双臂电桥需45分钟建立热平衡，ZXR-1A通过主动式铁芯饱和加速技术，将测量时间压缩至18秒，效率提升150倍。

2.能耗经济性
实测数据显示，在2Ω量程连续工作模式下，仪器功耗仅9.8W（传统设备约35W），配合12V/7Ah锂离子电池组可支持连续8小时野外作业。

3.环境适应性
宽温域补偿电路（0~40℃）使温度漂移系数＜30ppm/℃，IP54防护等级壳体可抵御沙尘、凝露等恶劣工况，满足青藏高原等高海拔地区运维需求。

三、典型应用场景及操作规范

1.电力变压器检测
       推荐采用1A档位测量35kV及以上变压器绕组电阻，测量前需确保绕组温度与环境温差≤3K。典型案例显示，该仪器成功识别某220kV主变C相0.8%的匝间电阻异常。

2.开关接触电阻测试
      针对GIS隔离开关，应选用0.1A档位并配合专用测试夹具。某750kV站测量数据显示，新装开关接触电阻离散度由传统方法的5.8%降低至1.2%。

3.电缆接头检测
      执行电缆中间头电阻测量时，需注意：

预置0.01A测试电流

采用Kelvin夹持器保证接触压力≥50N

三次测量值极差应＜0.5μΩ

四、维护要点

1.定期使用标准电阻器（0.01级）进行校准

2.锂电池组循环300次后需进行容量测试

3.冬季作业后需在干燥环境静置2小时除湿

ZXR-1A直流电阻测试仪通过融合现代电力电子技术与智能检测算法，成功解决了传统测量设备在效率、精度、适应性等方面的技术瓶颈。其1mΩ~2kΩ的全量程覆盖能力和交直流双模供电特性，使之成为智能电网建设中不可或缺的诊断工具，为设备状态检修提供了可靠数据支撑。建议在特高压设备检测、新能源场站维护等领域推广使用。
