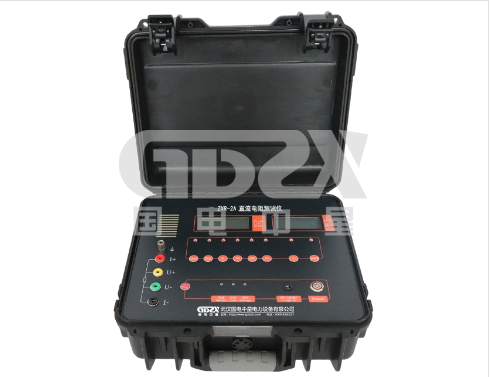

ZXR-2A变压器直流电阻测试仪工程实践应用

在电力设备运维领域，变压器直流电阻的精准测量是评估绕组完整性、接头接触性能及设备健康状态的关键环节。传统电桥法因效率低、抗干扰能力差等问题已难以满足现代电力测试需求。ZXR-2A变压器直流电阻测试仪凭借其创新设计和高性能指标，成为替代传统设备的理想解决方案。本文从技术原理、核心功能、工程应用及操作规范等维度进行深度剖析，为技术人员提供实践参考。

一、技术原理与核心优势

1. 高速测量机制

ZXR-2A采用高频开关电源技术与动态恒流源控制，输出最大2A测试电流，通过快速补偿感性负载的电流惯性，强制铁芯饱和，将传统电桥法数十分钟的测量时间缩短至秒级（典型场景下提升数百倍效率）。

2. 高精度测量设计

四端子法（Kelvin接法）：消除引线电阻及接触电阻对微小电阻值的影响，确保1μΩ分辨率下的0.5级精度。

分段恒流源配置：根据量程自动切换输出电流（2A/0.2A/0.02A/0.002A），适配1mΩ~2kΩ全范围测量，避免因电流过载导致的温漂误差。

进口元器件与抗干扰算法：结合硬件滤波与软件校准，在复杂电磁环境中仍可保持±0.5% RDG+3字的稳定性。

3. 智能化功能集成

自动消弧电路：内置储能释放模块，在断开电感负载时抑制电弧产生，保障设备与人员安全。

双LCD显示系统：主屏四位半液晶显示电阻值（最大19999），副屏实时监控环境温度或测试电流，强光环境下依然清晰可读。

交直流自适应供电：内置12V/2.2Ah锂电，连续工作≥8小时，支持现场无电源场景。

二、关键技术指标与工程适配性

1. 环境适应性

工作温度：0~40℃（宽温域覆盖绝大多数变电站环境）

防护等级：IP32（防尘防滴溅，适应户外潮湿环境）

2. 量程与精度验证

3. 能效与便携性

整机功耗≤15W，重量仅2.8kg，较同类设备轻量化30%，适合登高或狭窄空间作业。

三、典型工程应用场景与操作要点

1. 变压器绕组电阻测量

操作流程：

接线：采用四线制连接被测绕组高低压侧，确保夹钳接触面无氧化层。

预充磁：对大型变压器（如500kV）建议预充2A电流10秒，加速铁芯饱和。

读数：待数值稳定后记录多相电阻值，计算不平衡率（国标要求≤2%）。

2. 低压开关接触电阻检测

注意事项：

需在断路器分闸状态下测量动静触头接触电阻，避免误判虚接故障。

若测得值＞制造商标称值50%，应检查触头烧蚀或弹簧压力。

3. 电缆接头焊接质量评估

异常处理：

当长电缆（＞100m）电阻值异常偏高时，可分段测量定位故障点。

四、运维优化与故障排除

电池维护：

长期存放后需激活电池：先深放电至10%以下，再满充至16.8V。

数据异常排查：

若测量值跳变，检查接地是否可靠（建议单独接地电阻＜4Ω）。

校准周期：

每12个月需通过标准电阻箱（如Fluke 742A）进行全量程校准。

五、与传统设备的对比优势

ZXR-2A变压器直流电阻测试仪通过融合电力电子技术、智能算法及人机工程学设计，实现了高效、精准、安全的电阻测量。在智能电网建设与设备状态检修背景下，其技术特性显著提升了运维效率与数据可靠性。建议在交接试验、预防性试验及故障诊断中推广应用，并持续关注软件升级（如蓝牙数据导出功能）以拓展应用场景。
