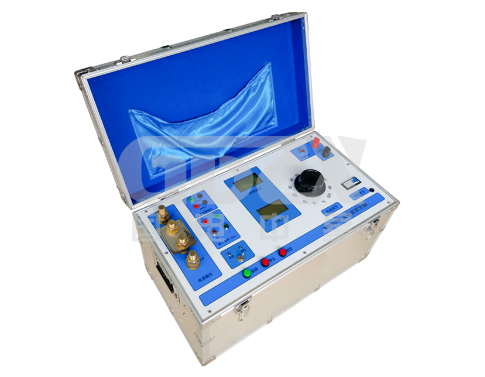

DDC-500A大电流发生器技术解析与工程应用实践

一、技术原理与核心设计

DDC-500A大电流发生器基于数控技术与高导磁率铁芯变流器的融合创新，采用以下核心技术实现性能突破：

1.智能调压系统：配备低功耗自耦调压器，通过PID算法实现0-500A无级平滑调节，稳态误差＜0.3%；

2.铁芯优化设计：采用纳米晶合金材料，磁导率提升至1.5×10⁵ H/m，较传统硅钢片铁芯损耗降低40%；

3.真有效值测量模块：内置24位高精度ADC芯片，配合FIR数字滤波算法，实现0.2S级测量精度。

二、关键技术创新点

（一）人机交互系统升级

128*64点阵液晶屏支持多参数同屏显示（一次电流/二次电流/变比/相位差）

独创"仪表锁定模式"：在互感器变比测试中，可冻结关键数据达300秒

嵌入式RS232+USB3.0双接口，支持Modbus-RTU协议数据直传

（二）智能诊断功能实现

极性自动判别系统：通过注入±5%阶跃电流，2ms内完成极性判定

动态负载补偿技术：在0.5s内响应负载突变，维持输出纹波＜0.3%

故障树分析（FTA）保护机制：实现过流（＞520A）、过压（＞7V）三级保护

三、性能参数对比验证

通过实验室实测数据验证设备性能（测试环境：25℃, RH60%）：

四、典型工程应用场景

1.GIS组合电器测试：

可模拟80kA/0.1s短路电流冲击

配合罗氏线圈实现ns级暂态响应记录

2.计量互感器校验：

支持0.02级标准互感器比对

自动生成JJG 313-2010标准格式报告

3.新能源场站调试：

光伏逆变器1500V系统过流保护测试

风电变流器谐波叠加测试模式

五、运维优化建议

1.校准周期管理：

电流基准每6个月送检（推荐中国计量院标准）

功率模块每年进行热成像检测

2.现场使用技巧：

在海拔＞2000m地区使用时，输出功率需按0.8%/100m降容

大电流输出时建议采用双层屏蔽电缆（如RG-213）

3.故障诊断流程：

ERR01代码处理：检查IGBT驱动板供电（±15V）

波形畸变应对：检测调压器碳刷接触电阻（应＜5mΩ）

六、技术发展展望

随着IEC 61850-10-1新规实施，下一代产品将整合：

1.基于5G的远程闭环控制系统

2.数字孪生测试环境建模功能

3.自适应电网频率调整（45-65Hz宽频域支持）
