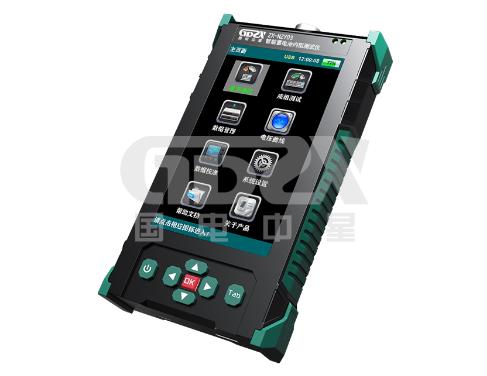

ZX-NZY03智能蓄电池内阻测试仪技术解析与工程应用实践

 一、简介
      蓄电池作为电力系统、通信基站、数据中心等场景的关键后备电源，其健康状态直接影响系统可靠性。传统维护方式依赖电压监测和定期容量测试，存在效率低、预警能力不足等问题。ZX-NZY03智能蓄电池内阻测试仪通过多参数同步测量与智能分析技术，为蓄电池健康管理提供创新解决方案。本文从技术原理、功能实现和工程应用三个维度进行深度解析。

二、核心技术创新
       2.1 多模态测量系统
       设备采用四线制Kelvin测量法实现0.01mΩ-120mΩ宽域内阻检测，结合同步电压测量（±0.2%精度）和电导值（20-19,990S）双参数表征。通过DSP数字信号处理技术，有效抑制纹波干扰，在复杂电磁环境下仍保持0.5%rdg的测量精度。

2.2 智能诊断算法
       内置三层诊断模型：

基础层：实时比对IEEE 1188标准阈值

趋势层：基于历史数据的回归分析

关联层：同组电池相对劣化率计算
      通过三层模型协同判断，可提前3-6个月预警容量衰减故障。

2.3 人机交互优化
      采用电容式多点触控技术，配合800×480分辨率5寸真彩屏，实现手势操作（缩放/滑动）与实体按键的互补设计。独创的"示波器模式"可动态显示电压波动波形，辅助识别间歇性微短路等隐蔽故障。

三、工程应用规范
      3.1 测试流程设计
      标准测量流程：
    ① 系统拓扑扫描（识别电池组结构）
    ② 无线同步校准（消除接触电阻影响）
    ③ 连续扫描模式（0.5秒/节的自动序列测量）
    ④ 异常点复测确认（自动标记偏离值>15%的个体）

3.2 数据管理架构
     采用分层存储设计：

本地缓存：每组500节电池的原始波形数据

TF卡存储：CSV+二进制双格式冗余备份

云端同步：通过USB虚拟串口实现自动上传
      支持SQLite数据库查询，可按时间/位置/劣化率等多维度检索。

四、典型故障诊断案例
      4.1 案例1：通信基站电池组容量失衡
      某2V/500Ah阀控铅酸电池组出现容量跳水，传统方法未检出异常。使用ZX-NZY03检测发现：

内阻离散度＞8%（正常＜5%）

第23节电池电导值突降30%

电压纹波系数异常（示波器模式捕捉到200mV波动）
      解体检查证实极柱腐蚀导致的接触不良。

4.2 案例2：数据中心锂电模组早期失效
      某48V锂电系统循环寿命未达设计值，设备通过趋势分析发现：

内阻月增长率＞0.5mΩ/月

容量估算曲线呈现指数衰减特征

温度关联分析显示冷却不均问题
      提前更换异常模组避免系统瘫痪。

五、设备使用进阶技巧
       5.1 补偿设置

导线补偿：输入测试线阻抗值（默认0.25mΩ/m）

温度补偿：启用NTC传感器或手动输入环境温度

历史基线：导入上次测试数据作为基准参考

5.2 专家模式
      长按F3键进入高级设置：

采样率调节（1k/10k/100k Hz）

FRA频率响应分析（10Hz-1kHz扫频）

直流内阻模式（排除交流阻抗影响）

六、维护与校准
      建议每6个月或5000次测量后执行：
      ① 基准电阻校准：使用FLUKE 742A标准电阻器
     ② 电压基准溯源：对比Agilent 3458A万用表
     ③ 系统自检：执行内置的ADC线性度测试程序
     ④ 固件升级：通过数字签名验证确保程序完整性

七、技术展望
     下一代产品将集成：

无线Mesh组网测量

脉冲负载测试功能

红外热成像融合诊断

基于机器学习的寿命预测模型
      ZX-NZY03通过将精密测量技术与智能诊断算法结合，实现了蓄电池维护从"定期巡检"到"状态预判"的转变。技术人员需深入理解其技术原理，结合现场工况灵活运用多种检测模式，充分发挥设备在预防性维护中的价值。建议建立标准化检测流程，将测试数据纳入资产管理系统，推动蓄电池管理向数字化、智能化转型。
