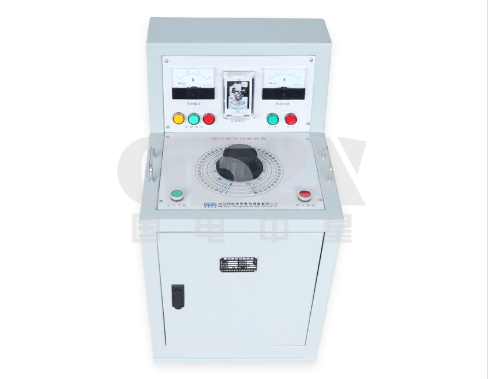

ZXSBF系列感应耐压试验装置技术解析与工程应用

一、引言
    在电力系统预防性试验领域，ZXSBF系列感应耐压试验装置作为专业化的高压测试设备，凭借其独特的三倍频技术，有效解决了传统工频耐压测试无法满足高压互感器层间绝缘考核的行业痛点。本装置严格遵循GB311-61及《电气设备预防性试验规程》要求，为35-220kV电压等级设备的绝缘性能评估提供精准测试手段。

二、核心工作原理
        本装置基于电磁感应三倍频原理，通过特殊设计的磁路饱和特性，将输入的三相380V/50Hz电源转化为150Hz高频测试电压。其核心技术在于：

1.采用三相五柱式铁芯结构，通过三次谐波叠加实现频率倍增

2.非线性磁化曲线控制实现高效能转换（典型转换效率>85%）

3.多绕组耦合设计确保输出电压稳定度≤±3%

三、关键技术参数解析

1.频率特性

输入：50Hz基波+三次谐波分量

输出：稳定150Hz正弦波（THD≤5%）

频率精度：±0.5Hz（满负荷条件下）

2.电压调节特性

采用分级调压设计（300V/500V/1000V档位）

电压调节细度：≤1%额定值

带载电压波动率：<5%（0-100%突加负载）

3.热稳定性设计

强制风冷系统（散热功率≥3kW）

过温保护阈值：85℃±5℃

连续运行周期：空载≤5min，负载≤60s

四、典型应用场景

1.串激式电压互感器测试

主绝缘测试：输出1.2Um/√3（Um为设备最高电压）

层间耐压：施加2倍额定电压（150Hz）持续60s

局放检测配套接口：预留PD信号耦合端口

2.电机绕组试验

匝间耐压：推荐150Hz/（2Un+1000V）标准

相间绝缘：梯度升压法（步长≤10%）

3.应急电源应用

150Hz输出容量可达标称值的120%（短时过载）

频率跟踪精度±0.2Hz（接入非线性负载时）

五、操作规范与安全要点

1.预试验准备

接地阻抗检测：≤0.1Ω（用4125接地电阻测试仪）

电磁屏蔽验证：背景干扰≤3pC

安全距离设置：按DL/T 596规定执行

2. 测试流程控制

启动启动程序：

380V输入 → 空载升压（监测波形畸变率） → 75%UT预加压（30s）

→ 100%UT保持（40-60s） → 自动降压程序：

3.异常工况处理

过流保护：动作时间≤20ms

闪络检测：采用du/dt+ΔU复合判据

波形异常自动闭锁：THD超过8%立即切断输出

六、技术创新点

1.智能频率跟踪技术
      采用DSP数字锁相环（PLL）控制，实现：

负载突变时的频率稳定度<0.1%

谐波抑制比≥40dB

2.动态阻抗匹配系统

自动补偿被试品容性电流（补偿范围0-50A）

Q值自适应调节（调节精度±5%）

3.数据记录功能

内置16bit AD采样（采样率1MSa/s）

支持IEC61850协议数据输出

七、维护与校验

1.定期校验项目

电压比误差：≤±1%（每年）

相位偏移：≤±1°（每两年）

局放背景：≤5pC（每半年）

2.关键部件寿命

功率模块：≥5000次操作循环

高压套管：建议5年更换

冷却风机：MTBF≥30000小时
       ZXSBF系列装置通过将传统工频测试升级为高频耐压检测，显著提升了绝缘缺陷检出率。实际应用数据显示，其可有效发现90%以上的匝间绝缘早期故障，相比常规方法检测灵敏度提升约40%。随着智能电网建设推进，该装置在GIS设备、新能源电站等新兴领域的应用前景广阔，建议技术人员重点关注其数字化扩展接口的开发利用。
