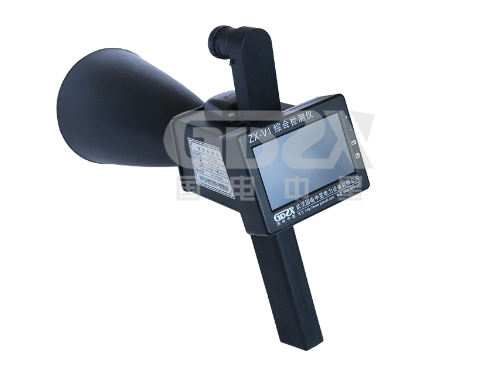

ZX-V1手持式超声波局部放电检测仪关键技术解析与现场应用指南

电力设备局部放电是绝缘劣化的重要前兆，若不及时检测可能引发设备故障甚至电网事故。传统检测手段常需停电作业或依赖复杂仪器，存在效率低、成本高的问题。ZX-V1手持式超声波局部放电巡线仪通过非接触式超声波检测技术，结合智能化分析功能，为电力设备状态检修提供了高效、安全的解决方案。本文从技术原理、功能特性及典型应用场景展开分析，为技术人员提供实践参考。

一、技术原理与核心设计

1.超声波检测机理
设备基于局部放电产生的超声波信号（20-150kHz）进行检测，通过压电式传感器（中心频率40kHz，灵敏度-65dB）捕获放电引起的机械振动。信号经抗干扰滤波电路处理后，由数字信号处理器（主频533MHz）完成时频域分析，将不可闻超声波转换为可听声频（40Hz-2kHz）及波形可视化输出，实现放电类型的模式识别。

2.多模态感知系统

空间定位能力：16mm微型传感器配合30米有效检测距离，通过方向性波束成形技术实现±1dB误差的精准定位，结合绿色激光辅助瞄准，支持车辆动态巡检（≤30km/h）。

环境补偿机制：内置温湿度传感器（-25℃~70℃/0-95%RH）自动修正环境噪声干扰，确保复杂工况下的检测可靠性。

1.智能诊断系统

支持电晕、电弧、闪络等6类放电模式智能分类，通过波形特征库匹配输出严重等级（-7dBμV~68dBμV量程）。

与局放仪联用时，可快速区分设备内部/外部放电（如GIS局放试验中外部放电点定位）。

2.全场景适配设计

露天设备检测：300万像素摄像头与GPS坐标绑定（8GB TF卡存储），实现放电点图像-空间位置双重标记。

密闭系统检测：通过气体泄漏声谱分析（20-150kHz频段），兼容SF6泄漏检测等扩展应用。

3.人机交互优化

3.5英寸OLED触控屏实时显示波形、声纹图及环境参数，支持数据回放与对比分析。

低功耗管理（10小时续航）与紧急存盘机制（电量<5%蜂鸣预警），保障野外作业连续性。

三、典型应用场景与操作要点

四、数据管理与深度分析

1.ADMIN后台软件功能

放电趋势分析：支持历史数据对比，生成放电量-时间变化曲线。

空间热力图绘制：基于GPS坐标数据自动生成局放分布GIS地图。

报告自动化输出：整合声纹图谱、环境参数、设备照片生成标准检测报告。

2.抗干扰策略

硬件层：模拟电路带阻滤波抑制工频干扰。

软件层：FFT+小波变换联合去噪，提升信噪比。

五、维护与校准建议

1.传感器保养：定期清洁防护网（每月），避免积尘影响灵敏度。

2.系统校验：每半年使用标准脉冲发生器（0.5mV/1kHz）进行量程校准。

3.电池管理：深度充放电循环（每月1次）以维持锂电池活性。

ZX-V1通过融合超声波检测、智能诊断与移动GIS技术，构建了电力设备状态检测的新型技术范式。其设计充分考虑了现场作业的复杂需求，在提升检测效率的同时降低了技术门槛。随着设备大数据分析的深化应用，该仪器在电网状态评估与预测性维护中将发挥更大价值。
